防震垫铁

调整垫铁安装时,旋出调节螺杆,将机床置于垫铁的负荷盘上,然后从上面旋入螺杆.
产品介绍:

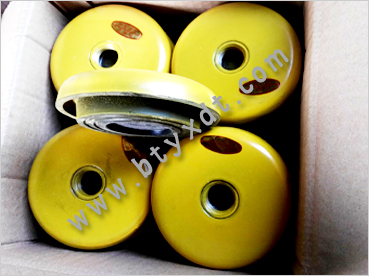

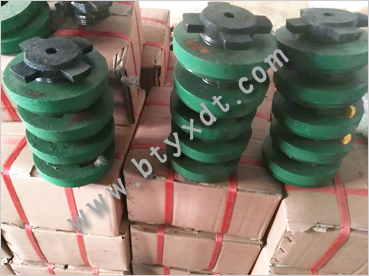

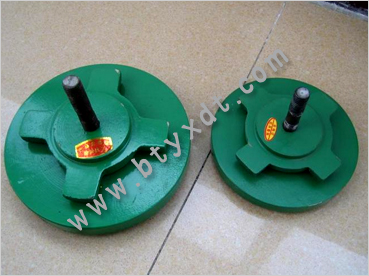

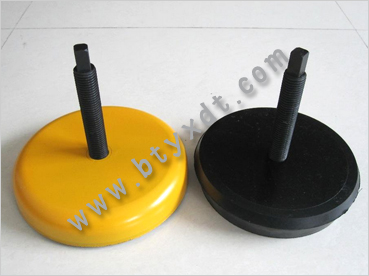

防震垫铁 防震垫铁
防震垫铁 防震垫铁
调整垫铁使用特点:
1机床到位既可安装,立刻生产。
2缩短安装周期,节省安装费用。
3可使粗;精加工设备组成合理的生产单元,缩短工件周转路线,减少在制品工序周转过程的碰损率,降低生产费用。
4可随时根据工艺;生产需求,调整机床位置,减少二次安装费用。

调整垫铁使用方法:
安装机床的地甚平面可以量混凝土,也可以是木质的,要求平整结实。
安装时,旋出调节螺杆,将机床置于垫铁的负荷盘上,然后从上面旋入螺杆。
调整机床导轨水平,顺时针旋动时机床上升,反时针时机床下降,调好后压紧螺母。
在机床的安装区域内,如果地基平面的高度差超过本产品的调节范围时,可以在机床与负荷盘间增加垫片。
调整垫铁的高度
规格参数:
规格(mm) 螺栓
(mm)
重量
(kg)
载荷
(kg)
135×80×45 M14 1.6 600
150×70×40 M14 1.5 600
160×80×50 M16 2 1000
160×80×50 M14 1.5 600
160×80×50 M16 2.6 1200
180×90×50 M16 2.3 1200
180×90×50 M16 2 800
200×100×55 M16 2.5 1100
200×100×55 M16 3 1500
200×100×55 M16 3.3 2000
200×100×65 M16 4.2 2500
200×100×70 M16 6.4 3500
200×100×80 M18 6.2 3500
200×100×80 M16 4.9 3000
200×100×100 M18 7 3000
220×110×55 M16 3.2 2000
220×110×60 M16 4 2500
220×150×80反 M20 10 3000
240×120×70 M18 3.7 2800
240×120×70 M18 4.9 3200
240×120×70 M18 4.2 3000
240×120×70 M18 7.2 4000
240×120×70 M20 6.2 3500
250×140×110 M20 13

5000

250×145×75 M18 8.5 4500
250×140×85 M20

13

5000
250×150×110 M24 20 6000
下芯250×160×65 M20 11 5000
260×130×70 M18 5 3300
 260×130×70  M18  6.2  3500
 260×140×150  M20  19  7500
 280×130×70  M18  6.3  3600
 280×130×70  M18  7.2  4000
 280×140×100  M24  13  6500
 280×160×80  M24  11.5  5000
 280×160×80  M24  10  5000
 下芯290×120×80  M20  12  5000
 300×130×75  M20  6.5  3500
 300×130×70  M18  6  3200
 300×140×80  M20  7.3  4000
 300×140×80  M20  8.6  5000
 300×150×80  M24  10.5  5500
 300×150×100  M24  12  6000
 300×150×125  M24  15  6200
 300×180×120  M30  20  6500
 300×200×100  M24  21  7500
 下芯320×160×100  M24  18  7000
 350×160×100  M24  17.5  6500
 350×180×110  M24  18.5  7500
 350×180×120  M24  27 10000
 350×200×120  M24  25  8000
 400×200×120  M30  29  8500
 400×200×150  M30  32 8700
 420×220×110  M30  30.5  8700
 420×220×110  M30  38  8800
 450×250×110  M29  48  15000
